Dell G15 5530 não liga: capacitor em curto na linha de 5V e recuperação da placa lógica em Belo Horizonte

Foi o relato que trouxe mais um equipamento empresarial à bancada da Portátil Informática, assistência técnica especializada em reparo de placas lógicas em Belo Horizonte, na região da Pampulha.

O notebook pertencia a uma empresa que trabalha com locação de equipamentos utilizados em atividades de monitoramento e acompanhamento de operações industriais.

Após seis meses de locação, o equipamento foi recolhido e encaminhado ao setor de TI da própria empresa. Durante o processo de manutenção e limpeza interna, o notebook deixou de ligar.

Diante da situação, a empresa procurou uma assistência técnica especializada pelo Google, encontrou a Portátil Informática e encaminhou o equipamento para diagnóstico eletrônico.

O que descobrimos foi um curto-circuito em um capacitor da linha de alimentação de 5 volts, responsável por impedir o funcionamento normal do notebook.

Parou de ligar após manutenção interna

Segundo as informações repassadas pela empresa, o notebook havia permanecido em operação durante aproximadamente seis meses.

Após o encerramento do período de locação, o equipamento retornou à empresa responsável, onde passou por uma intervenção de limpeza realizada pelo setor de TI.

Depois desse procedimento, o Dell G15 5530 simplesmente não ligava.

Embora o defeito tenha se manifestado após a manutenção, essa sequência de acontecimentos não comprova, isoladamente, que a limpeza tenha provocado a falha eletrônica.

Por isso, nossa primeira preocupação foi identificar a condição real dos circuitos de alimentação da placa lógica.

Na eletrônica, não basta saber quando o defeito apareceu. É necessário descobrir por que o circuito deixou de funcionar.

Diagnóstico eletrônico: linha de 19V presente, mas alimentação de 5V comprometida

Após a desmontagem do Dell G15 5530, iniciamos a análise das tensões primárias e secundárias da placa-mãe.

A primeira etapa foi verificar a entrada de alimentação.

Linha de 19 volts funcionando normalmente

Durante as medições, constatamos que a linha principal de aproximadamente 19V estava presente.

Isso indicava que a alimentação de entrada chegava à placa lógica.

Entretanto, a presença dos 19V não significa que todas as etapas de alimentação estejam funcionando corretamente.

O circuito precisa gerar outras tensões para permitir o acionamento dos controladores e demais componentes.

Linha de 3,3V apresentava atividade

Na sequência, verificamos a alimentação de 3,3V e os sinais de acionamento relacionados à sequência de energização.

Essa etapa demonstrou que parte do circuito estava respondendo.

Porém, ao avançarmos para a linha de 5V, encontramos a irregularidade que direcionou o diagnóstico.

Linha de 5 volts sem funcionamento

A linha de 5V estava inoperante.

Essa tensão é utilizada em diferentes circuitos auxiliares do notebook, dependendo da arquitetura da placa lógica.

Sua ausência pode comprometer a sequência de inicialização e impedir que o equipamento ligue.

Diante dessa condição, passamos à investigação de um possível curto-circuito nessa alimentação.

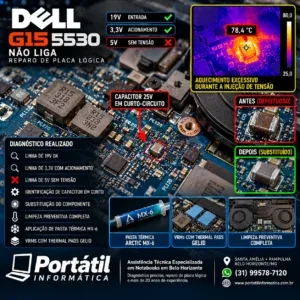

Injeção de tensão revelou capacitor cerâmico em curto-circuito

Com a linha de 5V comprometida, realizamos um procedimento de diagnóstico eletrônico utilizando injeção controlada de tensão.

Essa técnica permite investigar linhas de alimentação com baixa resistência e identificar componentes que apresentam dissipação anormal de energia.

Durante o procedimento, observamos que um capacitor com especificação de 25V apresentava aquecimento intenso.

O componente estava dissipando calor de maneira incompatível com seu funcionamento esperado.

Esse comportamento indicava uma possível falha interna.

Remoção do capacitor e confirmação do curto

Após identificar o componente suspeito, realizamos sua remoção da placa lógica.

Em seguida, repetimos as verificações elétricas.

O curto-circuito havia desaparecido.

Esse resultado confirmou que o capacitor removido estava diretamente relacionado à falha encontrada na linha de alimentação.

O componente defeituoso comprometia o funcionamento da alimentação de 5V, impedindo a inicialização normal do notebook.

Substituição do capacitor de 25V

Com a falha localizada, realizamos a substituição do capacitor danificado.

Utilizamos outro componente com a mesma capacitância e especificação de tensão de 25V, respeitando os requisitos elétricos da aplicação.

A substituição de capacitores em placas lógicas exige atenção à capacitância, tensão nominal, características do componente e condições de instalação.

Não basta colocar qualquer capacitor fisicamente semelhante.

Após a substituição, verificamos novamente as condições elétricas da placa.

Com o curto eliminado, o equipamento voltou a apresentar condições normais de funcionamento.

O Dell G15 5530 voltou a ligar sem necessidade de substituição da placa-mãe.

Manutenção preventiva com Arctic MX-6 e thermal pads GELID

Depois de recuperar o funcionamento eletrônico, realizamos uma manutenção preventiva completa.

O Dell G15 é um notebook de alto desempenho, e seu sistema de refrigeração precisa trabalhar adequadamente para preservar a estabilidade térmica durante operações prolongadas.

Aplicação de pasta térmica Arctic MX-6

Realizamos a renovação da pasta térmica utilizando Arctic MX-6.

O objetivo foi restabelecer uma interface térmica adequada entre os componentes de processamento e o sistema de dissipação.

A eficiência desse contato é importante para a transferência de calor e o funcionamento do conjunto.

Manutenção térmica dos circuitos VRM

Também realizamos a manutenção dos materiais térmicos utilizados na região dos circuitos VRM, com aplicação de thermal pads GELID.

Os VRMs são responsáveis pela regulação das tensões utilizadas por componentes como processador e GPU.

Durante a operação, esses circuitos dissipam calor e dependem de condições adequadas de refrigeração.

A aplicação dos pads exige espessura e compressibilidade compatíveis com o conjunto, preservando o contato correto entre os componentes e o dissipador.

Resultado: Dell G15 5530 recuperado e novamente operacional

Após a substituição do capacitor, realizamos a remontagem e colocamos o equipamento em teste.

O notebook voltou a ligar e apresentou funcionamento normal durante as verificações realizadas.

A manutenção preventiva também foi concluída, deixando o equipamento em condições de retornar ao uso.

O resultado desse atendimento foi a recuperação de uma placa lógica que apresentava falha em uma linha de alimentação essencial.

Uma intervenção localizada permitiu recuperar o equipamento sem a necessidade de substituir toda a placa-mãe.

A importância do diagnóstico eletrônico para empresas que utilizam notebooks

Empresas que trabalham com locação de equipamentos, operações industriais, engenharia, monitoramento e atividades técnicas dependem da disponibilidade de seus computadores.

Quando um notebook deixa de funcionar, o problema pode representar indisponibilidade operacional e despesas com substituição de equipamentos.

Por isso, um diagnóstico eletrônico especializado pode ser uma alternativa importante antes de condenar uma placa lógica.

Na Portátil Informática, realizamos análises de circuitos de alimentação, identificação de curtos-circuitos, substituição de componentes SMD, recuperação de placas-mãe e manutenção preventiva.

Nossa atuação busca identificar a origem real da falha e executar o reparo tecnicamente adequado.
